M様邸_新築工事


2022年6月27日

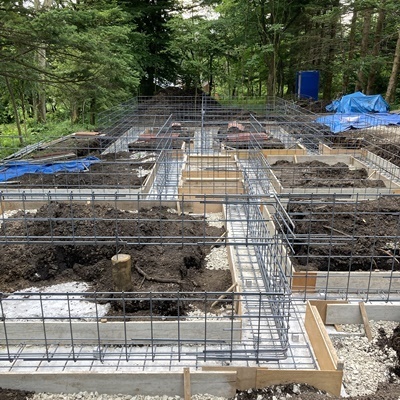

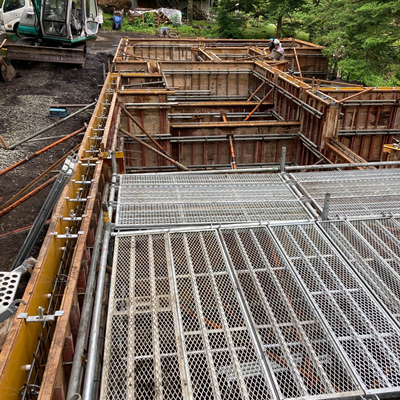

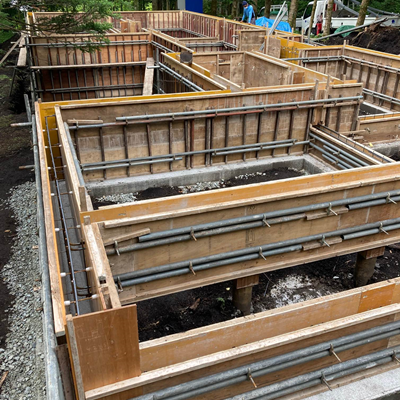

ベースコンクリート用の型枠を設置して本日の作業は終了です。

2022年6月27日

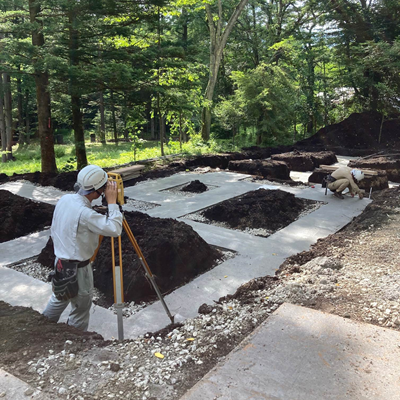

墨出し完了です。

2022年6月27日
捨てコンクリートに墨出しをしていきます。

2022年6月24日
捨てコンクリート打設後、
しばらく置いたらすぐに単管型枠を外します。

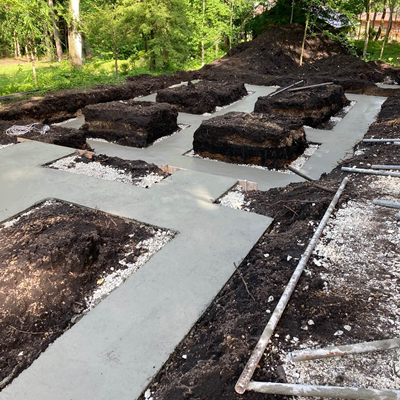

捨てコンクリート工事完了です。

2022年6月24日

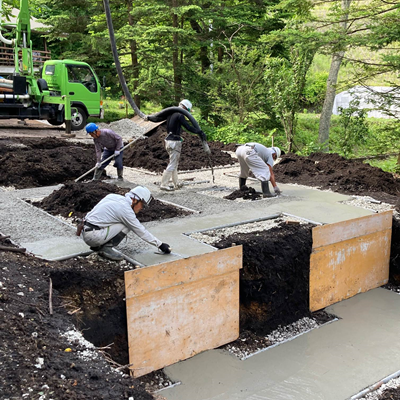

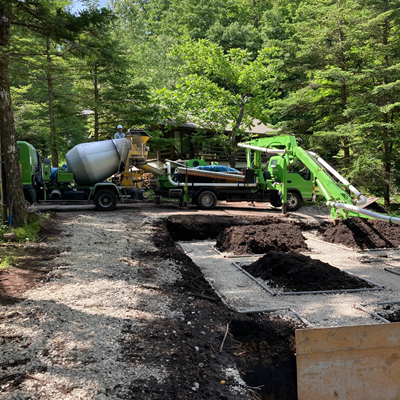

入口から奥深いため、
ポンプ車でコンクリートを流していきます。
手元のコントローラーでコンクリートを流す量や、
ホースの位置を操作。
素晴らしい連携で綺麗に捨てコンクリートが打たれていきます。

2022年6月24日
捨てコンコリートの打設工事です。

2022年6月23日
捨てコンクリートの幅ぴったりです。

2022年6月23日
単管の直径はちょうど捨てコンの厚みの5cmです。

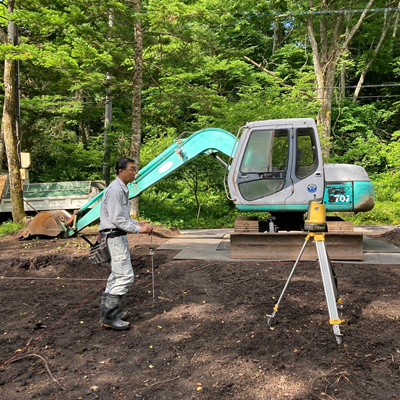

高性能レーザーレベルで高さを確認しながら
配置していきます。

2022年6月23日

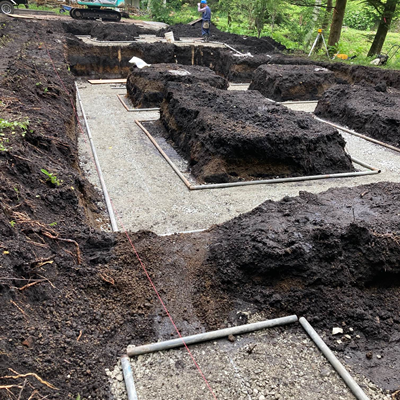

通常基礎部分の根切、砕石の敷設及び転圧が終わり、
再度、墨を出して捨てコン型枠用の単管を配置していきます。

2022年6月22日
砕石をねこで運んで敷き詰めて本日の作業は終了です。

2022年6月22日
深い基礎部分の根切が完了しました。

2022年6月22日

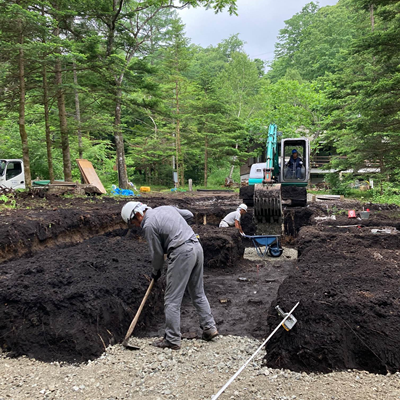

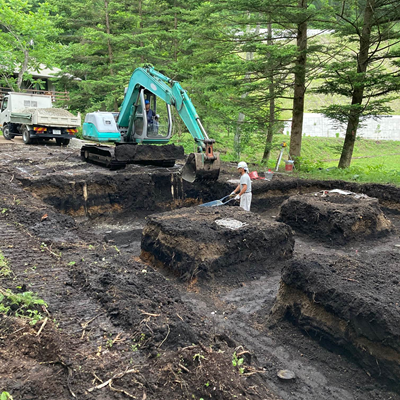

地縄を基に石灰でラインを引き、
根切工事開始です。
ユンボ(油圧ショベル)が通るたびに
石灰を手で撒きながら、
ラインを復元していきます。

2022年6月22日

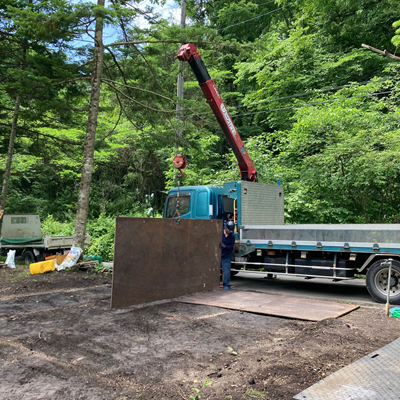

基礎工事にあたり、
これまで敷地内に敷いていた
プラスチック敷板を撤去し、
敷鉄板を16枚敷設しました。

2022年6月22日

杭ナビで再度地縄張りをしました。

事前にCADデータから座標を読み込んでおくと、

360度プリズムATP2S(プリズム付きスティック)が、

各ポイントでピピっと音が鳴り、

スマホ・タブレットで更に段階的に位置を絞り、

精度をあげます。

トランシットやテープメジャーを使わずに、

あっという間に地縄を再現できました。

2022年6月9日
杭工事完了しました。
138本打ち終わりました。
明日の朝、杭打ち機等、重機を搬出します。

2022年6月8日(水)
本日、41本の木杭の打ち込みが完了しました!
昨日との合計86本です。
深基礎部分の打ち込みはほぼ終わり、綺麗に整地していただきました。

2022年6月8日
カットした木杭の杭等処理として、
青色の防腐剤を塗り込み、
金属プレートを取り付けて完了です。

2022年6月8日
昨日打ち込んだ木杭を掘り起こし、
規定の高さに合わせてカットします。

2022年6月7日
杭内作業中の全景です。
左のドリルで予備穴をあけることで、
木杭がすーっと入っていきます。
初日は45本を打ち終わりました。

2202年6月7日
垂直の確認です。
運転席にあるデータ画面と実際の垂直の整合を水平器で確認します。

2202年6月7日

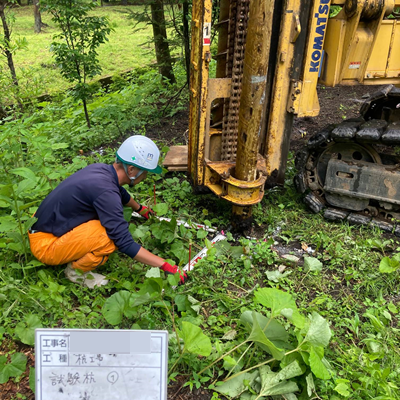

最初の1本目。
試験杭として木杭を打ち込みます。

2022年6月7日
杭頭処理に使用する金属プレートです。

2022年6月7日

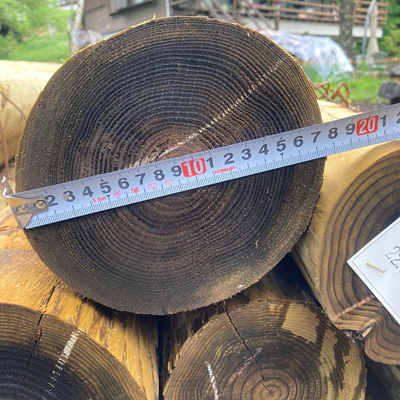

木杭の元口(木の根元側)は170㎜~180㎜
末口(木の枝葉側)は120㎜以上
長さ4000㎜の杭を138本打ち込みます。

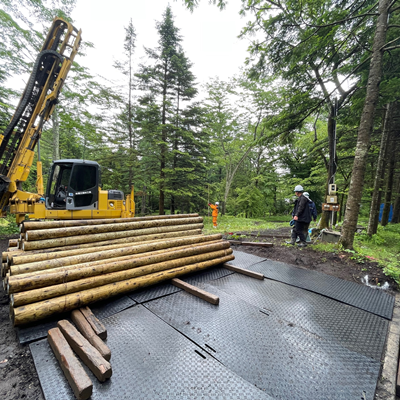

改良工事に使用する木杭です。

地盤改良工事が始まります。
大型杭打ち車両と、杭材が搬入されています。

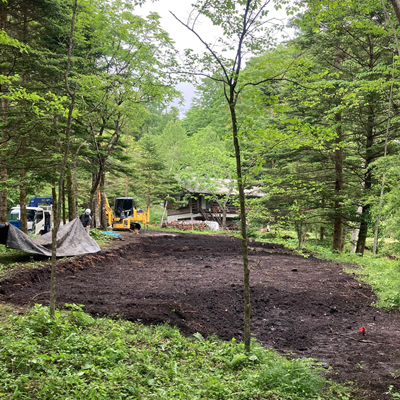

伐採工事が完了しました。

新たに新築木造住宅の工事が始まります。
まず入り口付近の整備を行っています。

M様邸_新築工事 工事概要
在来軸組工法 2階建
2022年6月着工、2023年2月竣工予定
所在地:軽井沢町
